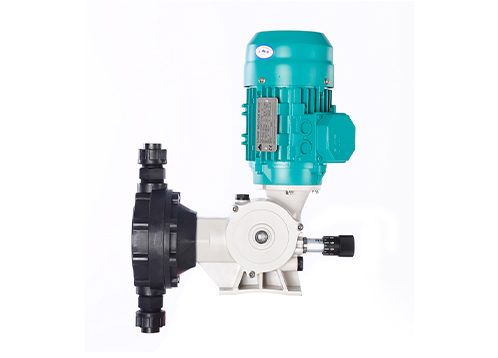

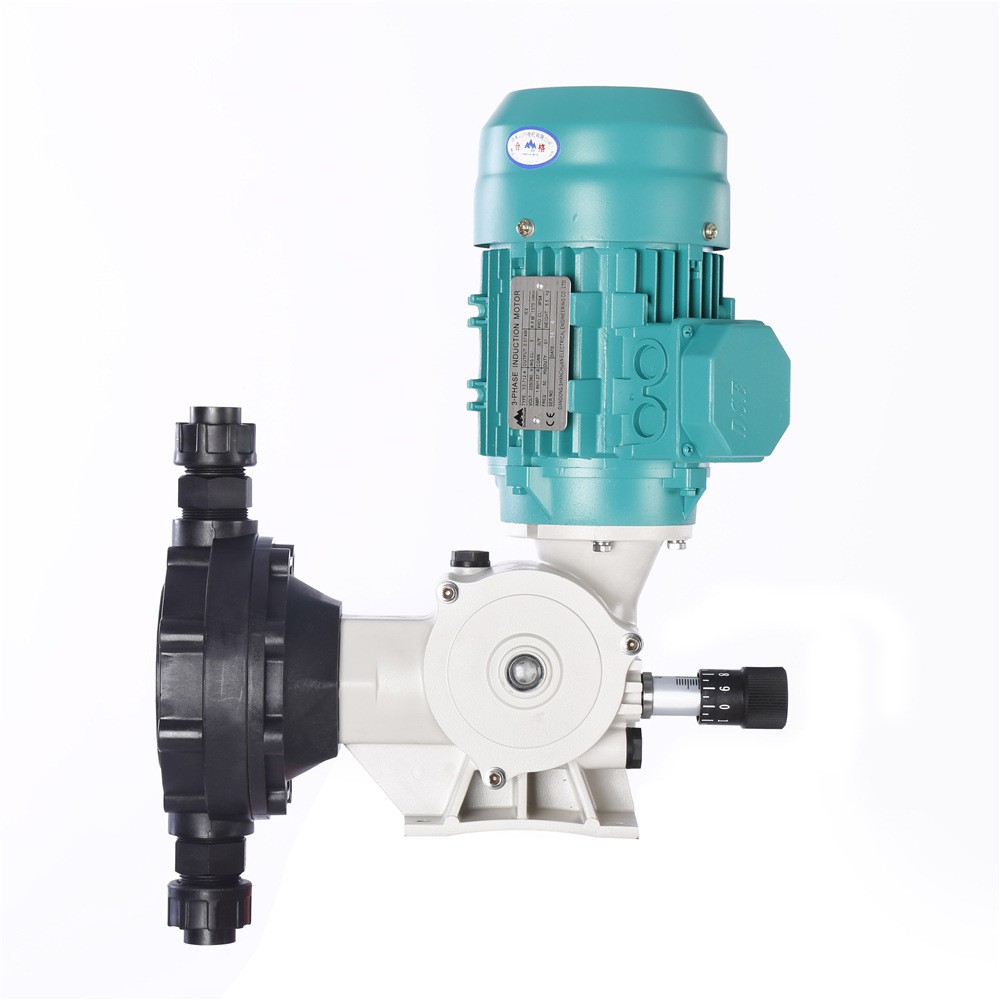

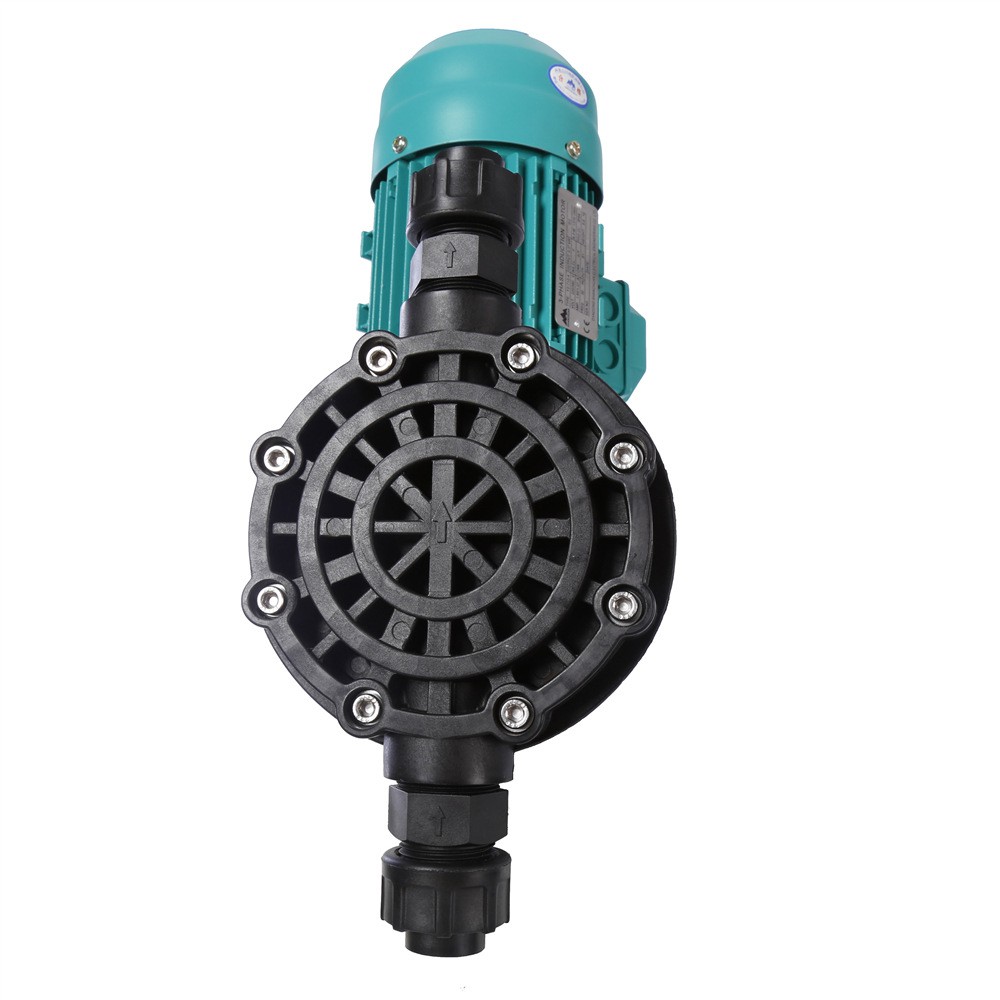

侧面图                                                            泵头侧面图

　　

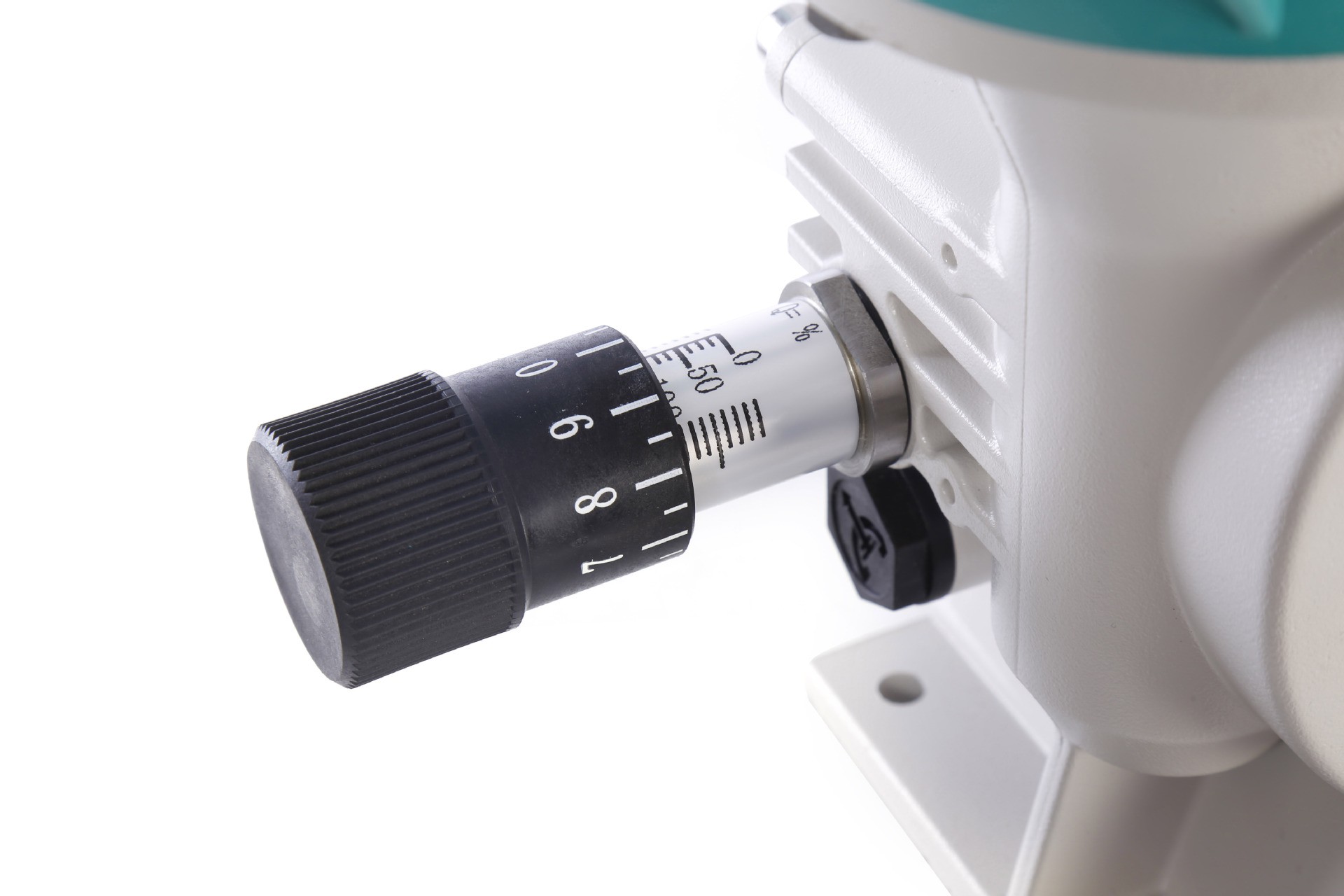

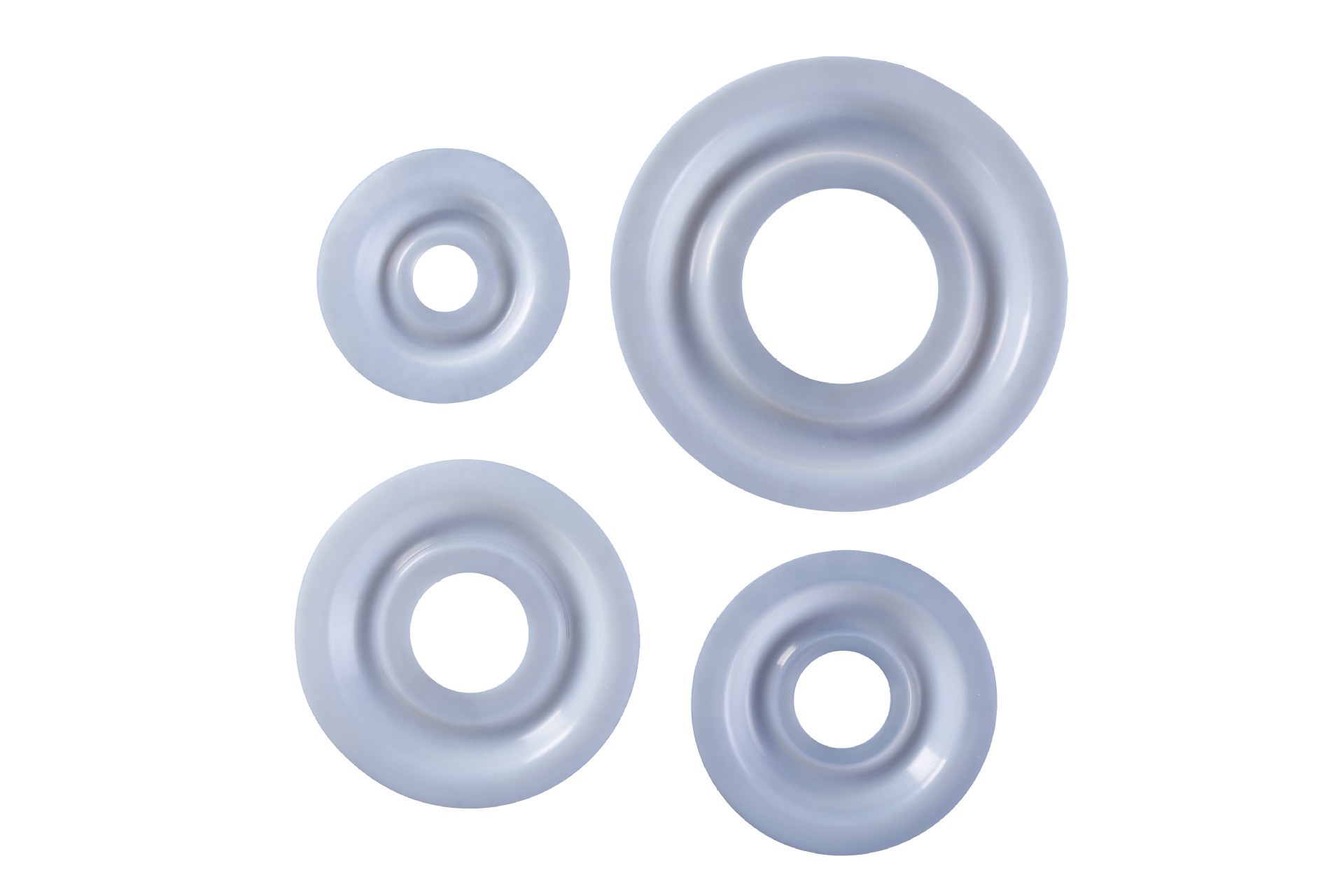

                    全PTFE膜片   &nbꦫsp;                                                             冲程调理(li)杆

　　HND系列机器隔阂计量泵上风特色

　　1. 丝机驱动器隔阂，大弹簧函复，合理布局简括易养护。　　2. 顺畅的改善隔阂控件，Z大气压可以达到30bar，充当一把部高压力手动液压隔阂检定泵的配伍空间，远远变低了观众的前面投身挣到。　　3. 先前防护因其为不液压油缸多路阀油腔等几种产品液压油缸多路阀构件，防护简洁明了，积极的改性材料PTFE隔阂构件，极大的进展了膜片的运用人类寿命，先前防护费用也极大的上升。　　4. 阻尼滑杆的通过使的计量泵运行平稳乐音低。　　5. 会组合直流电动冲程调节，全自动调节时显示过后冲程大小，或安装4-20mA自主调节记量泵冲程大小，若想运到明确显示和调节热度的对方。　　6. 可以配带PTFE柔软性器件异向阀，可保送生高粘性，侵蚀作用性等介质液体，出口到端自带的背压。

　　产物参数

　　联通流量： 115升/一小时 学习压力： 18Mpa工作电压： 550W

　　产物规格

　　泵头材質可以：PVDF SS316　　建筑机电可选择：非调频柜 调频柜 防火

　HND系列机器隔阂计量泵上风特色

　　型号规格表

型号	流量	压力	泵速	路程	单次冲程流量	膜片直径	机电
	L/h	Bar	SPM	mm	ml/stroke	mm	W
HND-47/3.0	47	30	6.6	118	4	90	370
HND-70/2.0	70	20	6.6	177	4	90	370
HND-115/1.8	115	18	16.2	118	6	105	550
HND-135/1.6	135	16	19	118	7	105	550
HND-160/1.2	160	12	22.9	118	8	105	550

　　

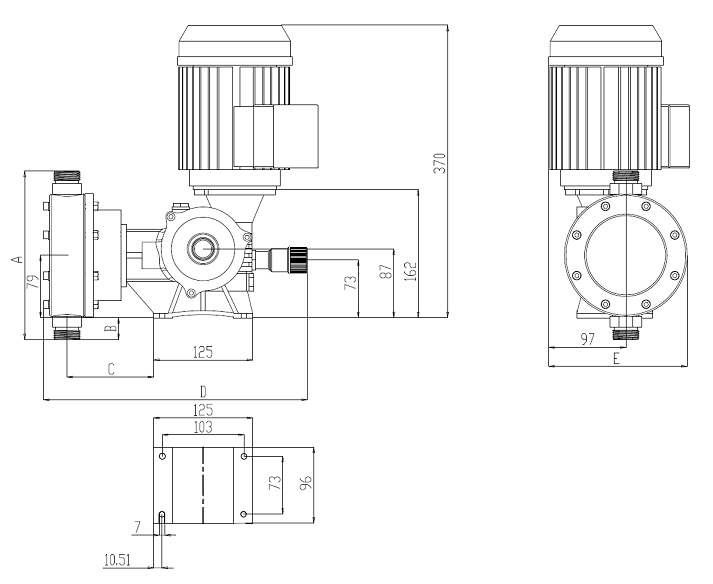

　　装配尺寸图
